RV reducer, ogé dingaranan Rotary Véktor Reducer, mangrupakeun milestone luhur -alat transmisi precision dina widang automation industri jeung mesin precision, Ieu geus jadi "inti gabungan" tina high -alat-alat luhur kayaning robot industri jeung parabot mesin precision alatan rigidity na alus teuing, kasalahan balik pisan low, sarta torsi tinggi dina dénsitas mékanik "pear".
Réduksi RV nyaéta mékanisme pangurangan dua -tahap anu diwangun ku transmisi gear planet sareng transmisi pinwheel cycloidal. Pungsi utamana nyaéta ngarobah input torsi low speed tinggi - motor jadi kaluaran torsi tinggi speed low -, sarta mastikeun precision tinggi jeung stabilitas transmisi gerak. Dibandingkeun jeung reducers tradisional, uniqueness na perenahna di pamakéan meshing multi huntu pikeun ngadistribusikaeun beban, achieving rasio réduksi badag bari tetep ngajaga kasalahan transmisi minimal (biasana kirang ti 1 arcminute kasalahan balik, sarta sababaraha tinggi -model precision bisa ngahontal 15-30 arcseconds).
RV reducer maénkeun peran anu teu tiasa diganti dina robot industri modéren, Kontrol gerak sendi konci sapertos cangkéng, panangan luhur, sareng panangan handap robot ngandelkeun ampir sadayana kana réduksi RV, anu pagelaran langsung nangtukeun akurasi posisi, stabilitas gerak, sareng kapasitas beban robot. Numutkeun statistik, robot industri genep sumbu biasana ngabutuhkeun 4-6 réduksi RV, anu nyababkeun langkung ti 30% tina total biaya komponén inti robot. Ku alatan éta, éta dianggap indikator penting tina tingkat manufaktur alat-alat luhur nagara urang.
Struktur RV reducer sigana kompak, tapi sabenerna ngandung sababaraha precision cocog komponén inti, utamana diwangun ku bagian input, bagian transmisi réduksi, sarta bagian kaluaran:
|

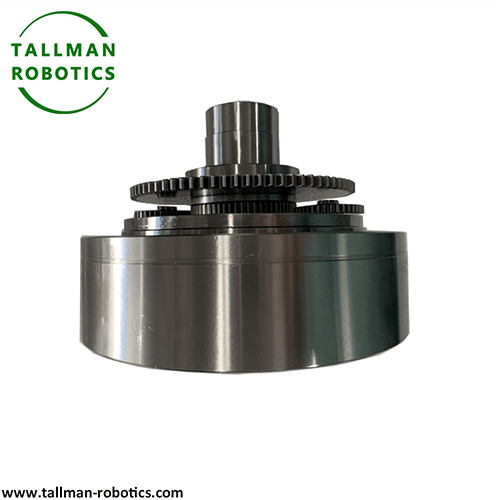

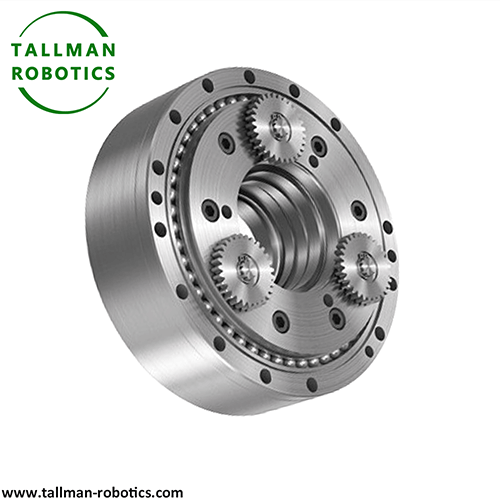

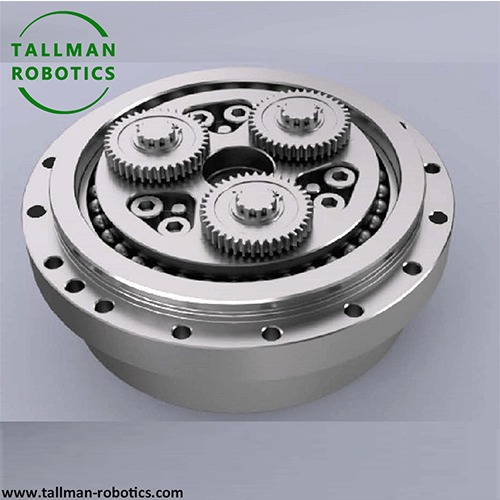

Bagian input kalebet poros input sareng mékanisme gear planet. |
Motor ngirimkeun kakuatan ka gear panonpoé ngaliwatan aci input, anu ngahiji sareng sababaraha gear planet. Gear planet sakaligus ngurilingan gear panonpoé sareng muterkeun sorangan, ngalengkepan réduksi tahap kahiji. Léngkah ieu mimitina tiasa ngirangan laju sareng ningkatkeun torsi, nyayogikeun input kakuatan anu stabil pikeun transmisi cycloidal salajengna. |
|
Bagian transmisi deceleration nyaéta inti réduksi RV, diwangun ku aci saendeng, kabayang cycloidal, sarta kabayang pin. |
Rotasi gear planet dikirimkeun ka gear cycloid ngaliwatan shafts saendeng, sarta unggal shaft saendeng drive dua gears cycloid kalawan bédana fase 180 derajat pikeun ngalakukeun gerakan saendeng. Profil huntu tina kabayang cycloid mangrupakeun kurva cycloid husus, nu ngabentuk meshing multi huntu jeung kabayang jarum (diwangun ku sababaraha merata huntu jarum) dipasang dina perumahan. Salila gerak, jumlah huntu sakaligus meshing antara kabayang cycloid jeung kabayang jarum bisa ngahontal leuwih ti 2/3 tina total jumlah huntu. Desain babagi beban multi huntu Ieu konci pikeun rigidity tinggi na. |
|
Bagian kaluaran ngahontal kaluaran kakuatan ngaliwatan kaluaran flange sareng crankshaft |
Gerak saendeng tina gear cycloidal dirobah jadi gerak rotasi flange kaluaran ngaliwatan bantalan on crankshaft, sarta pamustunganana ngirimkeun kakuatan nu geus undergone dua -deceleration tahap ka tungtung beban. Sapanjang sakabéh prosés transmisi, kakuatan dikirimkeun lapisan ku lapisan ngaliwatan gear meshing, achieving rasio réduksi badag (biasana 10-100: 1) jeung offsetting gaya centrifugal dihasilkeun ku gerak saendeng ngaliwatan struktur simetris, mastikeun operasi lemes. |
Kaunggulan réduksi RV aya dina desain sareng prosés manufaktur anu unik, kalayan ciri téknis utama anu ditingali dina aspék-aspék ieu:
|
Kaku anu luhur mangrupikeun kauntungan anu paling penting. |
Desain meshing multi huntu ngadistribusikaeun beban ka sababaraha surfaces huntu, digabungkeun jeung -bahan alloy kakuatan tinggi (kayaning carburizing na quenching baja) jeung precision machining, sahingga RV reducer nahan beban radial jeung axial badag, ngajaga stabilitas struktural jeung deformasi minimal salila gerakan robot tinggi na eureun darurat -. |
|
Kasalahan mulang rendah mangrupikeun jaminan inti pikeun ngahontal posisi anu tepat. |
Kasalahan balik nujul kana hysteresis tina aci kaluaran salila gerak sabalikna. Reducer RV ngawasaan kasalahan ieu dina tingkat anu handap pisan ngaliwatan modifikasi profil gear anu tepat, bearing pre tightening, sareng nol clearance assembly, mastikeun akurasi positioning robot tiasa ngahontal dina ± 0.01mm. |
|
Kapadetan torsi anu luhur sareng struktur kompak ngabentuk kasaimbangan anu sampurna. |
Dina volume anu sami, torsi kaluaran réduksi RV nyaéta 1.5-2 kali tina réduksi planét biasa. Karakteristik "awak leutik, tanaga ageung" ieu ngamungkinkeun pikeun nyumponan kabutuhan skénario kawates rohangan sapertos sendi robot, bari ngirangan beurat alat. |
|
Salaku tambahan, |
Pangurangan RV gaduh kaunggulan umur panjang (kalayan waktos rata-rata antara gagalna langkung ti 10000 jam), operasi lancar (kalayan geter sareng sora anu lemah pisan), sareng résistansi dampak anu kuat, sahingga hésé diganti dina -widang peralatan luhur. |

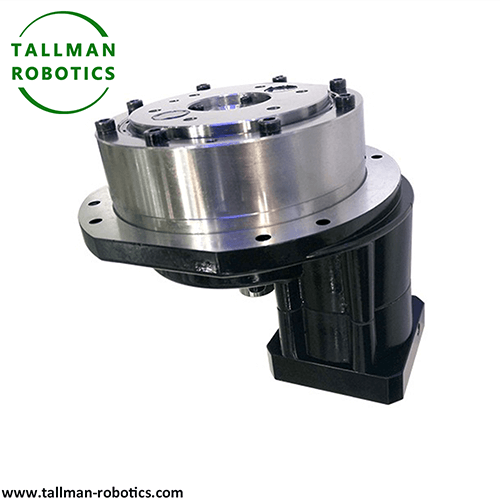

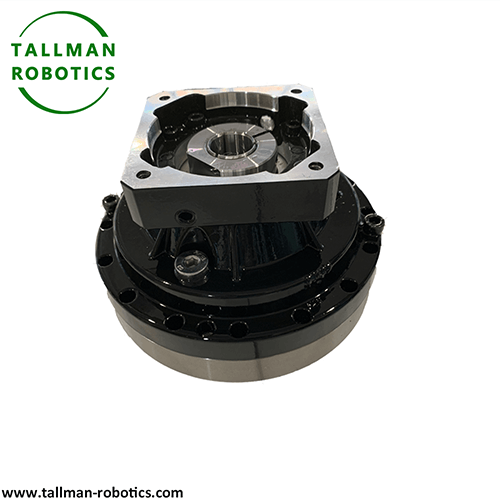

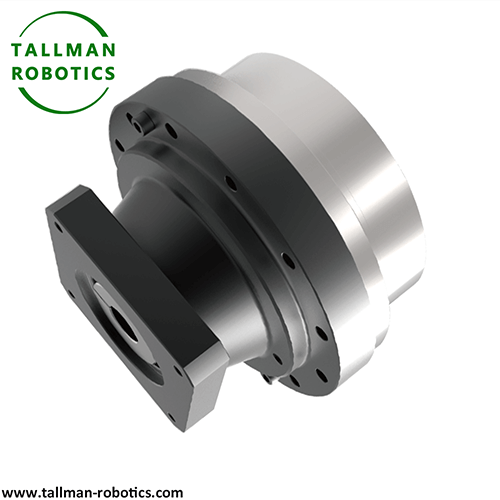

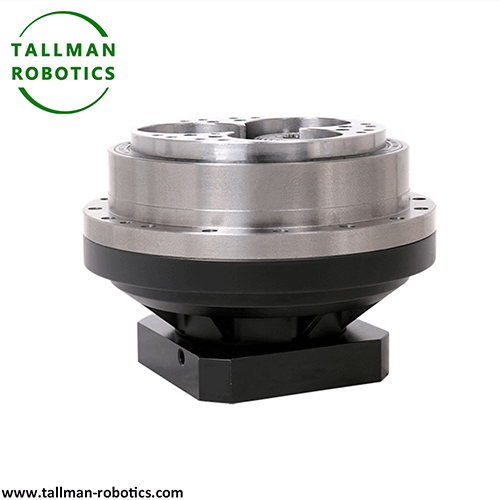

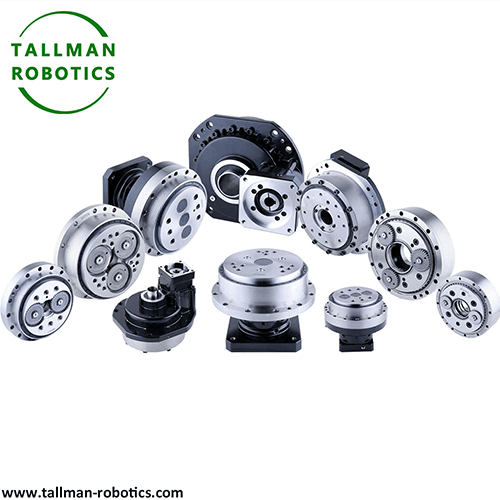

Di dieu Dina halaman ieu, kami ngenalkeun sérial RV Reducer ti TallMan Robotics, anu mangrupikeun produsén RV Gearboxes, anjeun bakal ningali lambar data, gambar produksi, pidéo sapertos kieu:
Anjeun ogé wilujeng sumping pikeun nonton langkung seueur proyék atanapi kunjungan galeri pidéo kami ku Youtube: https://www.youtube.com/@tallmanrobotics
|

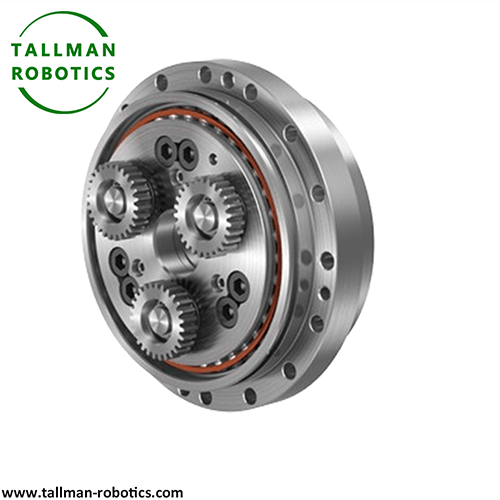

RV -E Series: Bantalan Utama Diwangun-dina Kotak Gear Sikloid Tipe |
|
|
|
|
||
|
|
||||||
|

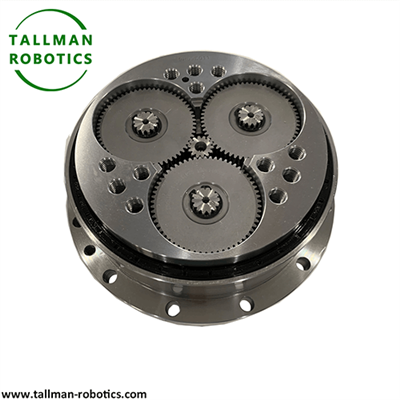

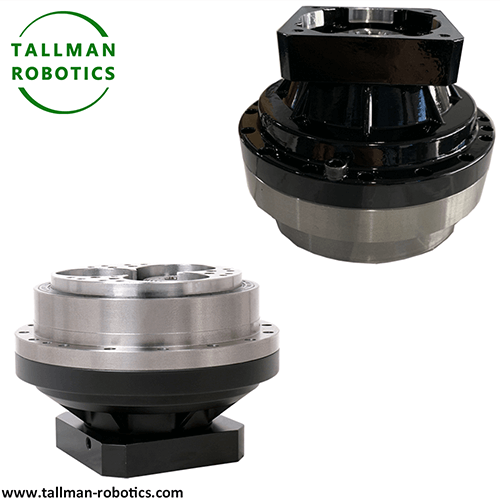

RV -Seri SE: Input Flange Tipe Cycloidal Gearboxes |
|
|
|
|
||
|
|
||||||
|

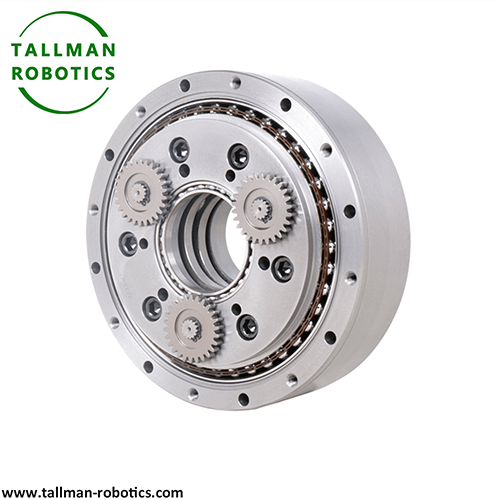

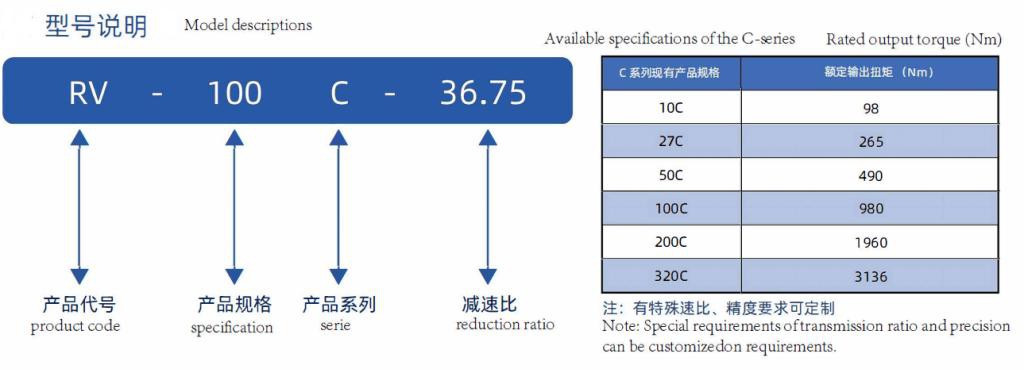

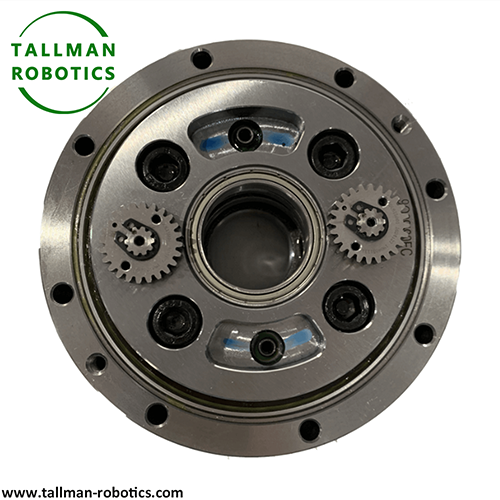

RV -C Series: Kerung Tipe Cycloidal Gearboxes |
|
|
|
|
||
|
|
||||||
|

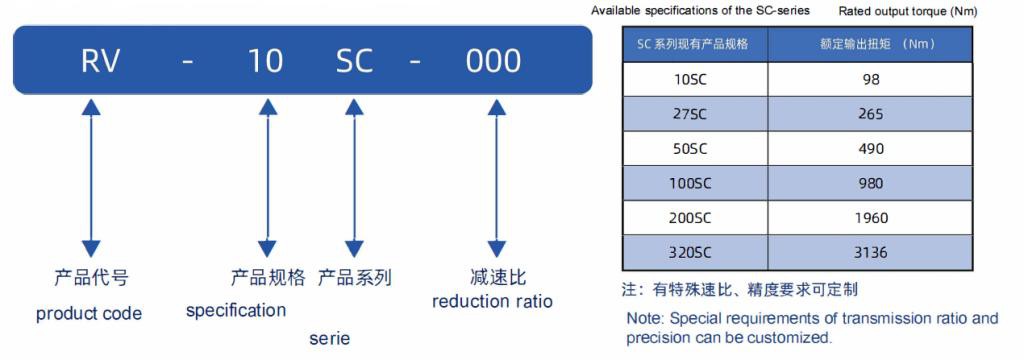

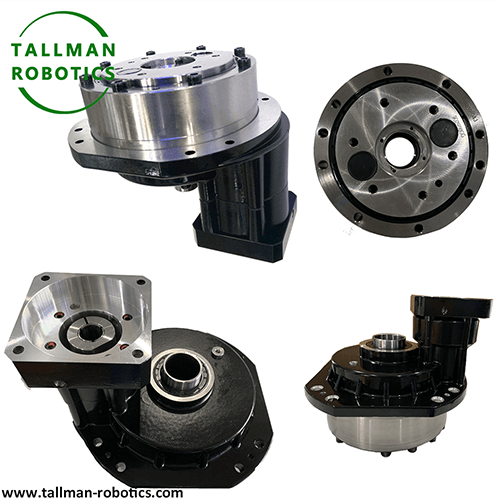

RV -Seri SC: Input Flange kerung Tipe Cycloidal Gearboxes |
|
|
|
|
||
|
|
||||||
|

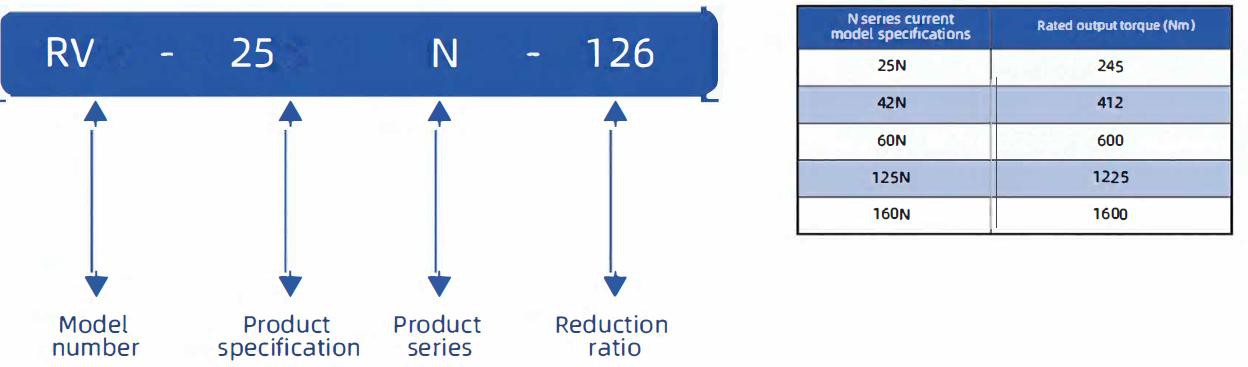

Runtuyan RV-N: |
|
|
|
|
||
|
|
||||||
Dina widang transmisi presisi, réduksi RV ngabentuk hubungan tripartit sareng réduksi harmonik sareng réduksi planet, tapi gaduh kaunggulan anu signifikan dina pagelaran inti:
|
Ngurangan harmonik |
Pangurangan RV gaduh kaku anu langkung luhur, résistansi dampak anu langkung kuat, sareng henteu aya masalah kacapean roda fleksibel dina réduksi harmonik. Kahirupan jasana tiasa ngahontal 3-5 kali tina réduksi harmonik. Sanaos pangurangan harmonik gaduh kauntungan sakedik dina miniaturisasi, pangurangan RV masih janten pilihan anu dipikaresep pikeun bagian gabungan robot anu peryogi torsi anu luhur sareng reliabilitas anu luhur. |
|
Ngurangan planet tradisional |
kasalahan mulang RV reducers geus ngurangan ku leuwih ti 80%, jeung desain meshing multi huntu geus ngaronjat rigidity na ku leuwih ti 30%. Sanaos pangurangan planet gaduh biaya anu langkung handap, aranjeunna gampang ngagem huntu sareng ngirangan akurasi dina -kecepatan sareng beban beurat, anu henteu tiasa nyumponan syarat operasi presisi jangka panjang pikeun -parangkat luhur. |
|
Perspéktif skenario aplikasi |
Pangurangan RV cocog pikeun kaayaan anu meryogikeun kaku pisan, akurasi, sareng umur hirup. Pangurangan harmonik biasana dianggo dina skenario presisi tinggi-beban ringan, sedengkeun pangurangan planet seueur dianggo dina médan transmisi pertengahan dugi ka handap. Tilu pelengkap silih tapi teu bisa sagemblengna diganti. |
Naon Widang Aplikasi sareng Nilai Industri tina réduksi RV?
|
Aplikasi réduksi RV parantos ngalegaan tina robot industri ka sababaraha -widang peralatan luhur |
dina widang robot industri, éta komponén inti genep robot sumbu, robot kolaborasi, robot SCARA, jeung sajabana, jawab rotasi gabungan sarta fungsi drive beban; Dina widang alat mesin precision, éta dipaké pikeun komponén konci kayaning turntables CNC na Panyekel alat servo pikeun mastikeun akurasi machining; Dina widang aerospace, éta dilarapkeun kana drive anteneu satelit, mékanisme steering radar, jeung sajabana, sarta bisa tahan tés lingkungan ekstrim; Dina widang alat médis, éta dipaké pikeun robot bedah jeung detéktor precision pikeun ngahontal operasi tingkat sub milimeter; Dina widang énergi anyar, éta dipaké pikeun kakuatan angin sistem pitch variabel jeung alat tracking photovoltaic pikeun ngaronjatkeun efisiensi konversi énergi. |
|
Dina tingkat industri |
terobosan téknologi dina réduksi RV gaduh pentingna strategis anu signifikan. Pikeun lila, téhnologi ieu geus dimonopoli ku pausahaan Jepang kayaning Hamonaco jeung Sumitomo, sarta Cina geus kacida gumantung impor. Dina taun-taun ayeuna, kalayan terobosan dina panalungtikan sareng pamekaran ku perusahaan domestik, kinerja réduksi RV anu diproduksi sacara domestik parantos ningkat. Ieu mah ngan saukur ngarecah monopoli asing, tapi ogé ngamajukeun pangwangunan industri robotika Cina nu mandiri jeung bisa dikontrol, ngurangan biaya manufaktur -alatan luhur. |
Salaku "power joint" tina -paralatan luhur, tingkat téknis réduksi RV langsung mangaruhan kakuatan manufaktur cerdas hiji nagara. Ieu sampurna integrates precision tinggi, rigidity tinggi, sarta reliabilitas tinggi ngaliwatan desain struktur mékanis exquisite, nyadiakeun solusi transmisi inti pikeun ngembangkeun automation industri. Kalayan kamajuan Industri 4.0 sareng kamekaran gancang industri robotika, paménta pikeun réduksi RV bakal terus dilegakeun. Inovasi sareng terobosan anu terus-terusan dina téknologina ogé bakal nyababkeun alat-alat anu langkung akurat pikeun ngahontal kabisat kinerja, janten salah sahiji téknologi pangrojong konci dina jaman manufaktur calakan.
